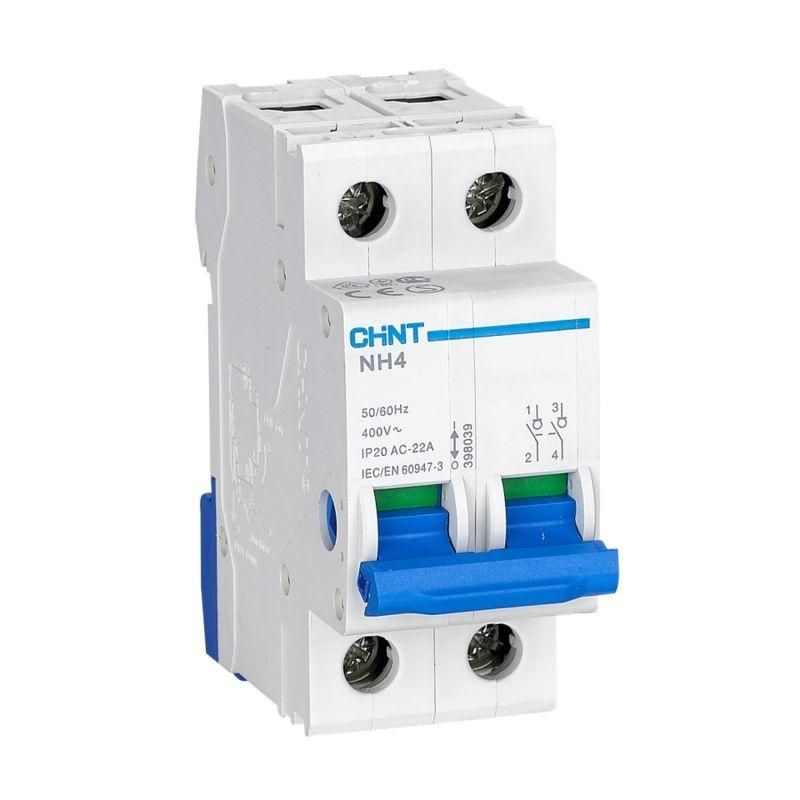

Выключатели-разъединители (выключатели нагрузки) CHINT серии NH4 предназначены для применения в сетях переменного тока напряжением до 415 В частотой 50/60 Гц с номинальным током до 125 А для включений и отключений нагрузок при номинальном токе в электроустановках жилых, общественных и промышленных зданий.
Выключатели-разъединители серии СНАНТ NH4 рекомендованы для применения в качестве вводных аппаратов конечных распределительных щитов для гарантированного отключения оборудования при проведении обслуживания или замены оборудования.
Основные характеристики:
Номинальный ток – от 63 А до 125 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Номинальный кратковременно выдерживаемый ток –12Ie/ 1с
Механическая износостойкость – 8500 циклов В/О
Электрическая износостойкость – 1500 циклов В/О
Категория применения – AС22А
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
|
Серия
|
NH4 |
|
Температура эксплуатации
|
от -25 до +50 °C |
|
Степень защиты
|
IP20 |
|
Способ монтажа
|
на Din-рейку |
|
Тип изделия
|
Выключатель нагрузки |
|
Напряжение
|
415 В |
|
Механическая износостойкость
|
8500 циклов |
|
Электрическая износостойкость
|
1500 циклов |
|
Частота
|
50 Гц |
|
Номинальный ток
|
63 А |
|
Количество занимаемых модулей
|
2 |
|
Тип конструкции
|
Модульный |
|
Макс. сечение подключаемого провода
|
35 мм² |
|
Количество вспомогательных нормально замкнутых (НЗ) контактов
|
2 |
