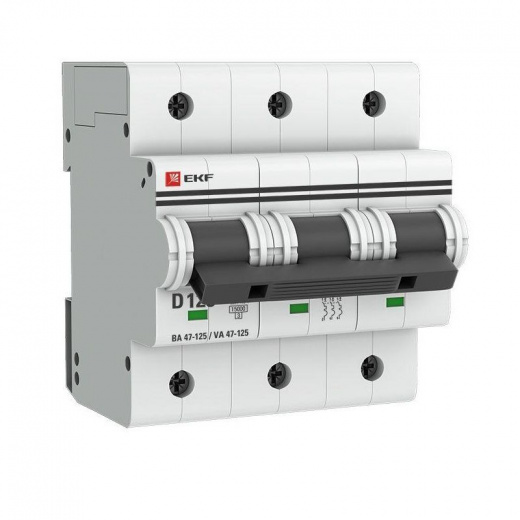

Выключатель автоматический EKF – это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
ЕКФ применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
Включение-отключение производится рычажком, провода подсоединяются к винтовым клеммам. Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
|
Страна производитель
|
Китай |
|
Серия
|
PROxima |
|
Материал
|
Пластик |
|
Тип товара
|
Автоматический |
|
Температура эксплуатации
|
от -25 до +55 °C |
|
Степень защиты
|
IP 20 |
|
Способ монтажа
|
на Din-рейку |
|
Напряжение
|
660 В |
|
Макс. сечение провода
|
50 мм² |
|
Тип расцепления
|
D |
|
Маркировка
|
ВА 47-125 |
|
Номинальная отключающая способность
|
15 мА |
|
Механическая износостойкость
|
20000 циклов |
|
Электрическая износостойкость
|
8000 циклов |
|
Класс токоограничения
|
3 |
|
Частота
|
50/60 Гц |
|
Номинальный ток
|
125 А |
|
Количество занимаемых модулей
|
3 |
|
Количество полюсов
|
3 |
|
Тип конструкции
|
Модульный |
