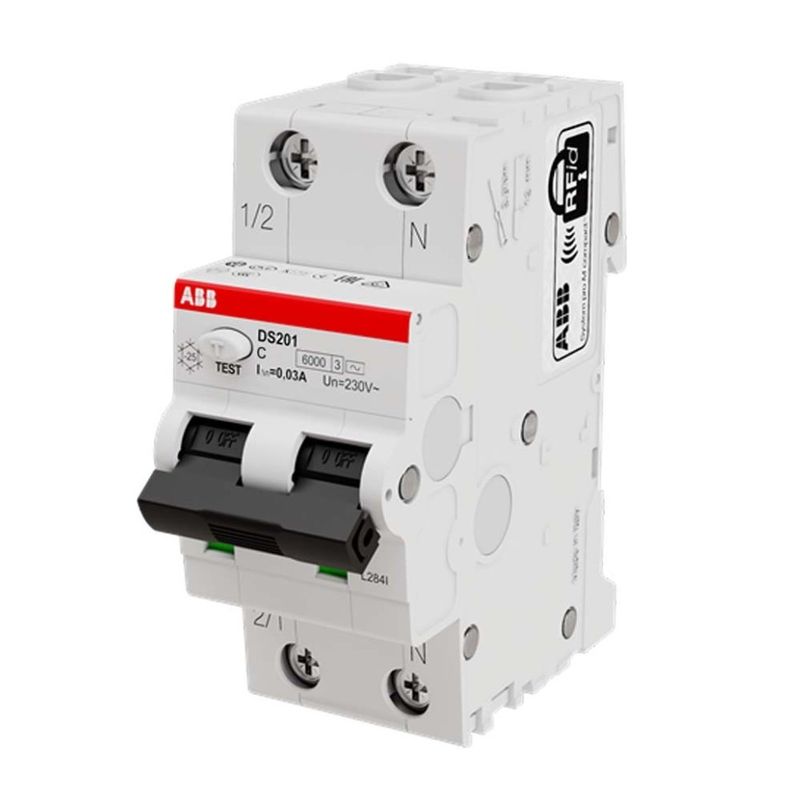

Выключатель автоматический дифференциального тока двухполюсный ABB для использования в вводно-распределительных устройствах для жилых и общественных зданий.
Номинальный ток - 10А, номинальная отключающая способность - 6кА.
Предназначен для обеспечения защиты одиночных и групповых цепей переменного тока от любых типов неисправностей. Совмещает в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Устройство способно быстро отключить электрическую цепь в случае возникновения неисправности или перегрузки.
Рекомендации:
Перед тем, как установить автоматический выключатель, необходимо обесточить щиток.
Монтаж автомата следует начинать с подключения проводов, после чего необходимо закрепить его на DIN-рейку.
После подключения всех автоматов, необходимо проверить участки сети, давая максимальную нагрузку.
|
Страна производитель
|
Германия |
|
Серия
|
DS201 |
|
Материал
|
Пластик |
|
Тип товара
|
Дифференциальный |
|
Температура эксплуатации
|
от -25 до +50 °C |
|
Степень защиты
|
IP 20 |
|
Способ монтажа
|
на Din-рейку |
|
Напряжение
|
230 В |
|
Макс. сечение провода
|
25 мм² |
|
Тип расцепления
|
C |
|
Маркировка
|
C10 AC30 |
|
Номинальная отключающая способность
|
30 мА |
|
Механическая износостойкость
|
20000 циклов |
|
Электрическая износостойкость
|
10000 циклов |
|
Класс токоограничения
|
3 |
|
Частота
|
50 Гц |
|
Номинальный ток
|
10 А |
|
Количество занимаемых модулей
|
2 |
|
Количество полюсов
|
2 |
|
Тип конструкции
|
Модульный |
