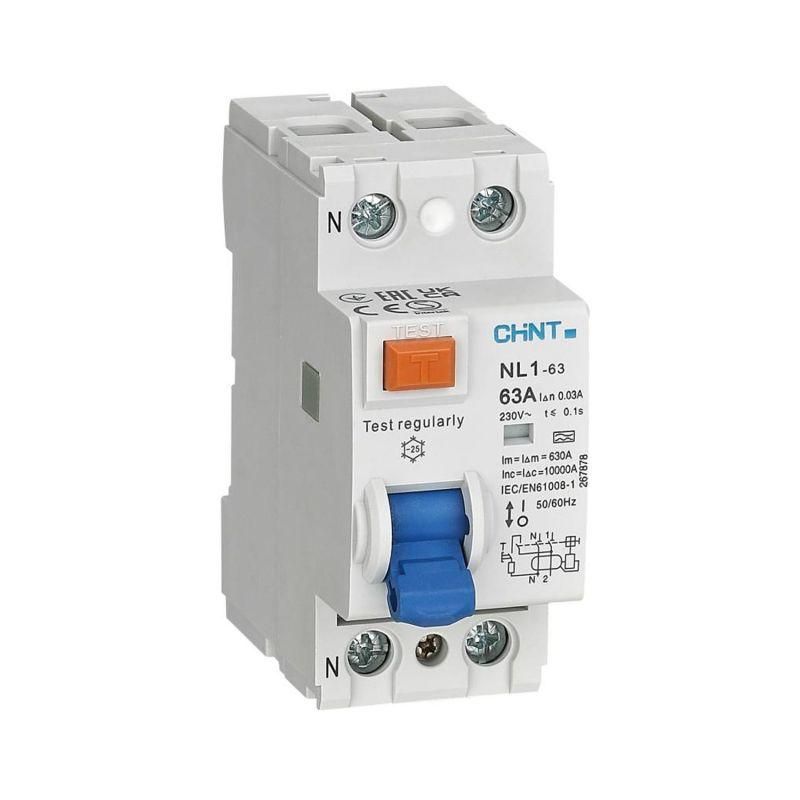

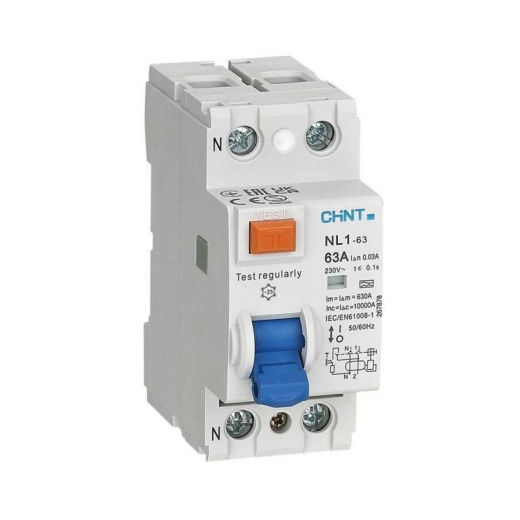

Устройства защитного отключения CHINT (УЗО) или выключатели дифференциального тока (ВДТ) серии NL1 предназначены для применения в сетях переменного тока напряжением до 400 В частотой 50/60 Гц с номинальным током до 100 А для нечастых включений и отключений нагрузок, а также защиты от поражения электрическим током при косвенных прикосновениях и возгораний по причине утечки тока в электроустановках жилых, общественных и промышленных зданий.
Необходимо проверять работоспособность СНАНТ ВДТ серии NL1 нажатием на кнопку «Тест» не реже 1 раза в месяц.
Основные характеристики:
Номинальный ток – от 16 А до 100 А
Исполнение по числу полюсов – 1P+N; 3P+N
Ном. отключающий дифференциальный ток – 10 мA; 30 мA; 100 мA; 300 мA
Тип ВДТ – AC, A
Конструктив устройства – электромеханический
Условный ток короткого замыкания – 6000А /10000 А
Электрическая износостойкость – 2000 циклов В/О
Механическая износостойкость – 2000 циклов В/О
Степень загрязнения – 2
Степень защиты – IP20
Монтаж – на симметричную DIN-рейку 35 мм
Сигнализация – окошко индикации положения главных контактов
|
Страна производитель
|
Китай |
|
Серия
|
NL1 |
|
Материал
|
Пластик |
|
Тип товара
|
УЗО |
|
Температура эксплуатации
|
от -25 до +45 °С |
|
Степень защиты
|
IP 20 |
|
Способ монтажа
|
на Din-рейку |
|
Напряжение
|
230 В |
|
Макс. сечение провода
|
35 мм² |
|
Тип расцепления
|
A |
|
Маркировка
|
2п 16А 10мА 6кА |
|
Механическая износостойкость
|
2000 циклов |
|
Электрическая износостойкость
|
2000 циклов |
|
Частота
|
50-60 Гц |
|
Номинальный ток
|
16 А |
|
Количество занимаемых модулей
|
2 |
|
Количество полюсов
|
2 |
|
Тип конструкции
|
Модульный |
