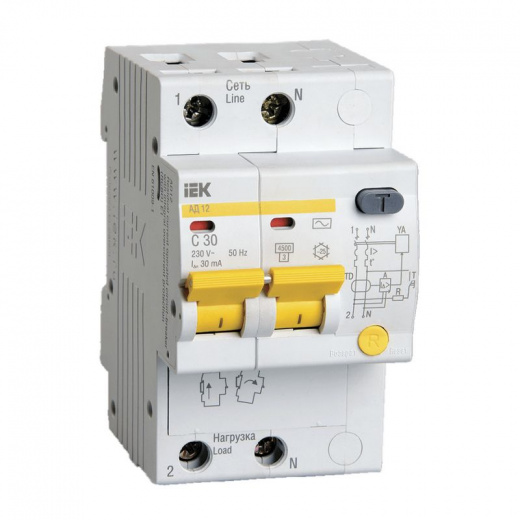

Автоматический выключатель двухполюсный 32А IEK

Быстродействующий защитный выключатель, реагирующий на дифференциальный
ток, со встроенной защитой от сверхтоков. Обеспечивает три вида защиты –
защиту человека от поражения электрическим током при случайном
непреднамеренном прикосновении к токоведущим частям электроустановок при
повреждениях изоляции; предотвращение пожаров вследствие протекания
токов утечки на землю; защиту от перегрузки и короткого замыкания.
Аппарат сохраняет работоспособность при пониженном напряжении сети (до
50 В) и обладает высокой механической износостойкостью. В аппарате
предусмотрена индикация срабатывания от дифференциального тока.

Преимущества

• Комбинированная схема с электронным модулем дифференциальной защиты и
встроенным выключателем серии ВА47?29.
• Встроенная защита от импульсных (грозовых перенапряжений) – варистор
класса D.
• Наиболее надёжная защита человека при прямом прикосновении к
токоведущим частям.
• Независимый индикатор положения контактов.
• Широкий диапазон рабочих температур от –25 °С до +50 °С.

• Насечки на контактных зажимах снижают тепловые потери и увеличивают
механическую устойчивость соединения.
• Наличие кнопки ТЕСТ для проверки работоспособности устройства и
правильности подключения.
• Наличие кнопки ВОЗВРАТ для индикации срабатывания от дифференциального
тока.
• Возможность установки дополнительных устройств:
– контакт состояния КС47;
– контакт состояния КСВ47.

Технические характеристики

Соответствуют стандартам ГОСТ Р 51327.1-99, ТУ 99 АГИЕ.641243.039
Номинальное напряжение частотой 50 Гц, В 230/400
Номинальный ток In, А 6, 10, 16, 20, 25, 32, 40, 50, 63
Номинальный отключающий дифференциальный ток IDn,мА 10, 30, 100, 300
Номинальная отключающая способность, А 4500
Рабочая характеристика при наличии дифференциального тока АС
Время отключения при номинальном дифференциальном токе, мс £40
Число полюсов 2, 4
Условия эксплуатации УХЛ4
Степень защиты выключателя IP 20
Износостойкость, циклов В-О, не менее 10000
Максимальное сечение присоединяемых проводов, мм2 вход - 25; выход -
16/25*
Наличие драгоценных металлов (серебро), г/полюс 0,6÷2,0
Масса (2/4-полюсные), кг 0,25/0,45
Диапазон рабочих температур, °С -25 ÷ +40
